Aby ustalić, czy awiązka przewodów przyczepyjest wodoodporny, należy to sprawdzić pod kątem 3 aspektów – stopnia ochrony, konstrukcji i doboru materiału.
Oto jak to zrobić:
1. Podstawowe poziomy wodoodporności
| Ocena IP | Opis ochrony | Warunki testowe i przykładowe zastosowania |
| IP67 | Wytrzymuje chwilowe zanurzenie bez wnikania wody | Zanurzenie w wodzie na głębokość 1 m na 30 min (narażenie krótkotrwałe). |
| IP68 | Wytrzymuje długotrwałe, ciągłe zanurzenie | Długotrwałe zanurzenie (np. 24 godziny na głębokości 1,5 m w przypadku uprzęży magazynujących energię). |
| IP6K9K | Odporny na strumienie wody pod wysokim ciśnieniem i w wysokiej temperaturze | Wytrzymuje strumienie wody pod wysokim ciśnieniem i w wysokiej temperaturze (np. 80°C, test 100 barów dla wiązek podwozia). |
Kluczowy punkt — wartość znamionowa musi być wydrukowana na złączu lub opakowaniu. Produkty bez oceny w zasadzie nie mają właściwości wodoodpornych.
2. Certyfikaty i standardy
• Wtyczki zgodne z normą ISO7638 (takie jak europejskie gniazda 13-pinowe) mają zazwyczaj wbudowaną wodoodporną konstrukcję.
• Legalne produkty będą oznaczone certyfikatami branży motoryzacyjnej, takimi jak IATF16949.

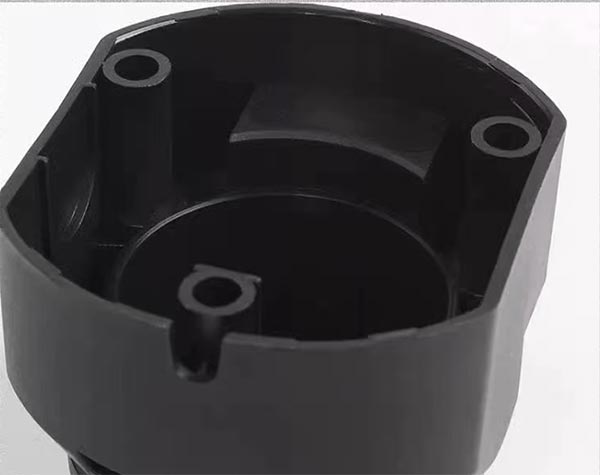

1. Projekt uszczelnienia złącza
• Materiał pierścienia uszczelniającego — należy preferować gumę odporną na warunki atmosferyczne, unikając zwykłego silikonu (który jest podatny na starzenie).

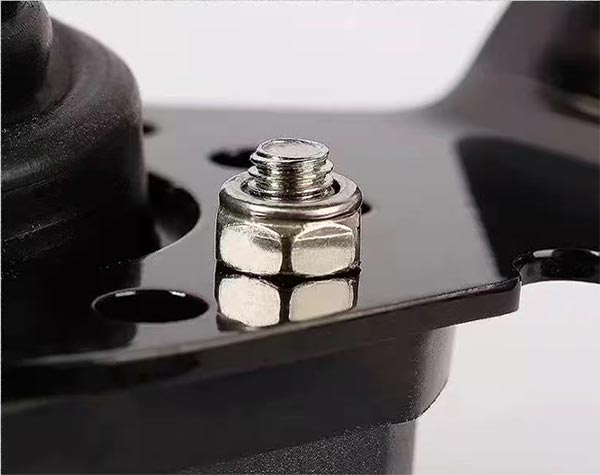

• Podwójna konstrukcja uszczelniająca — na przykład zastosowanie gwintowego dokręcenia + podwójnego zabezpieczenia typu O-ring na obu końcach spiralnego drutu (patrz Nissan Patrol Y62wiązka przewodów przyczepyprojekt).
• Wewnętrzna wodoodporna wnęka — produkty wysokiej klasy tworzą krętą wnękę uszczelniającą (taką jak labiryntowa struktura urządzenia holowniczego), aby zapobiec przedostawaniu się wody deszczowej.

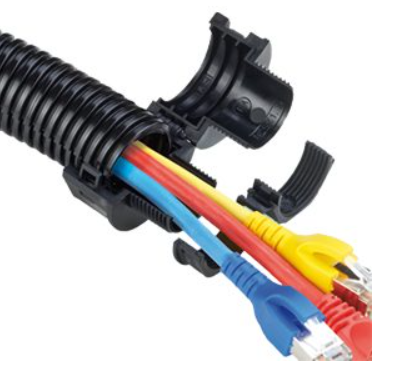

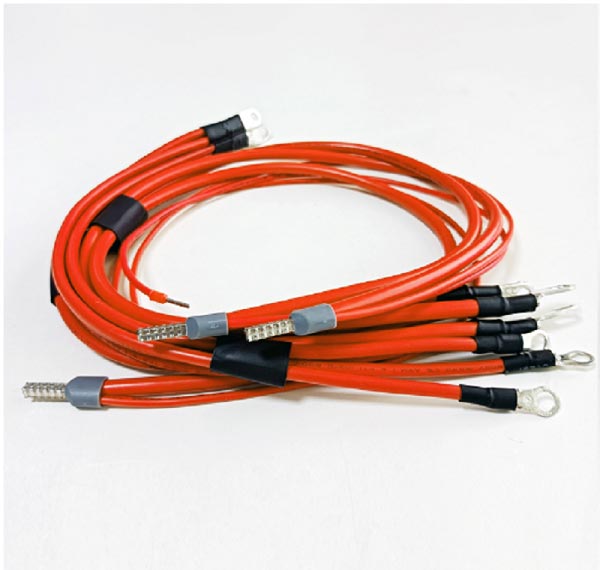

2. Szczegóły ochrony kabla
• Materiał osłony — materiał TPEE/TPU jest lepszy od zwykłego PVC (odporność na zimno -40 ℃, odporność na ciepło 105 ℃)
• Brak złączy pośrednich – cały kabel nie ma punktów przerwania; złącza łączników wymagają zalewania lub zgrzewania ultradźwiękowego.
• Integralność warstwy ekranującej – metalowa warstwa ekranująca musi sięgać do złącza, aby zapobiec przedostawaniu się wilgoci przez szczeliny.

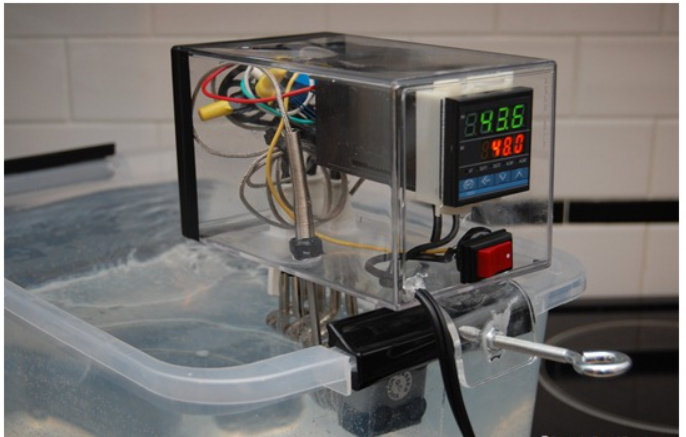

1. Test zanurzenia w wodzie (weryfikacja IP67/IP68)
• Procedura – Zanurz wiązkę przewodów w czystej wodzie na głębokość 1 metra na 30 minut (IP67) lub 24 godziny (IP68).
• Ocena – Natychmiast po demontażu sprawdź rezystancję izolacji ≥100MΩ (za pomocą megaomomierza 500 V), a po demontażu złącza nie powinno być żadnych pozostałości wilgoci.
Studium przypadku — wiązka przewodów Suzhou Kaibaile New Energy przeszła 24-godzinny test na głębokości 1,5 metra, a rezystancja izolacji spełniła normę.

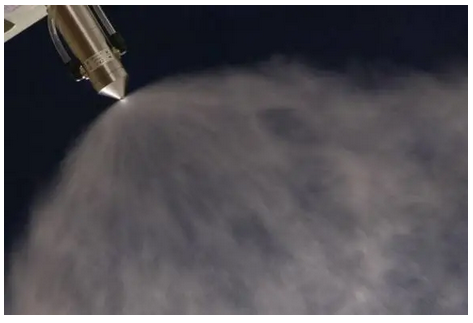

2. Test natrysku wody pod wysokim ciśnieniem (weryfikacja IP6K9K)
• Procedura – Użyj pistoletu na wodę o wysokiej temperaturze 80℃ (ciśnienie wody 80–100 barów) i spryskaj złącze z odległości 30 cm przez 30 sekund.
• Ocena – po odstawieniu na 1 godzinę sprawdź ciągłość obwodu; nie powinno być żadnych zwarć ani przerw w sygnale.
Obowiązujące scenariusze – Wiązki przewodów do podwozi samochodów, stosów ładowania na zewnątrz i innych zastosowań wymagających ochrony przed ulewnym deszczem.

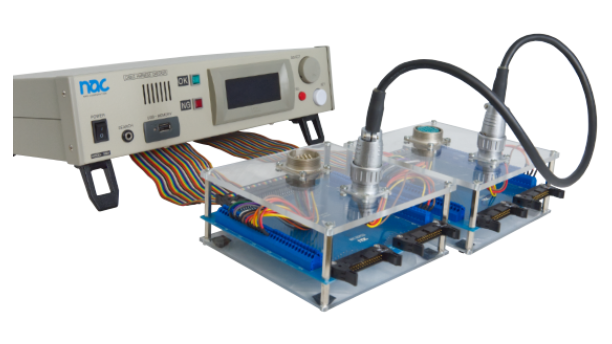

3. Testowanie wydajności izolacji
• Rezystancja izolacji ≥0,5MΩ przy napięciu 2500V (test megaomomierzem)
• Test napięcia wytrzymywanego — przyłożyć napięcie 1,5 razy większe od napięcia znamionowego (np. 18 V dla wiązki przewodów 12 V) na 1 minutę bez awarii.
